搪玻璃機械密封

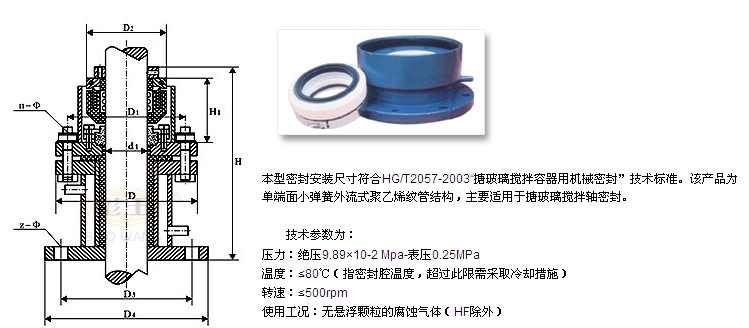

212型搪玻璃釜用機械密封
69標安裝尺寸表mm
d1 | D | D1 | D2 | D3 | D4 | H1 | H | n-φ | z-φ |
42 | 170 | 140 | 98 | 140 | 170 | 71 | 220 | 6-13 | 6-15 |
50 | 200 | 170 | 105 | 170 | 200 | 8-13 | 8-15 | ||
60 | 200 | 170 | 112 | 190 | 220 | 8-13 | 10-15 | ||
70 | 220 | 190 | 126 | 250 | 280 | 10-13 | 16-15 | ||
76 | 220 | 190 | 133 | 250 | 280 | 10-13 | 16-15 | ||
89 | 220 | 190 | 147 | 250 | 280 | 10-13 | 16-15 |
79標安裝尺寸表mm
d1 | D | D1 | D2 | D3 | D4 | H1 | H | n-φ | z-φ |
40 | 170 | 140 | 98 | 130 | 160 | 69 | 218 | 6-13 | 4-14 |
50 | 200 | 170 | 98 | 150 | 185 | 8-13 | 4-18 | ||
65 | 210 | 180 | 120 | 170 | 205 | 10-13 | 8-18 | ||
80 | 220 | 190 | 136 | 200 | 235 | 10-13 | 8-18 | ||
95 | 230 | 200 | 153 | 225 | 260 | 10-13 | 8-18 | ||
102 | 230 | 200 | 153 | 255 | 290 | 10-13 | 8-18 | ||
110 | 240 | 210 | 163 | 280 | 320 | 10-13 | 8-18 | ||
125 | 240 | 210 | 178 | 280 | 320 | 10-13 | 8-18 | ||
140 | 250 | 220 | 193 | 375 | 375 | 10-13 | 12-18 |
